自2020年以來，我國新能源汽車駛?cè)氚l(fā)展快車道，充電樁建設也愈發受重視，正式納入國家七大“新基建”領域，充電樁的市場前景迎來爆發期。最近幾年作為熱門的充電模塊，也從最開始的7.5kW、10kW 到后面的15kW、20kW，功率等級不斷的提高，而Vienna整流技術，作為新能源充電樁模塊上主要拓?fù)浣Y(jié)構之一，應用需求量與日俱增。中恒微半導體作為國產功率模塊行業的一支勁旅，針對Vienna整流技術在充電樁、UPS等領域的應用需求，最新推出大電流、高功率密度Vienna整流方案。

Vienna整流器于1994年被奧地利維也納大學的學者J.W.Kolar提出，作為一種三電平變換器，相較于普通的兩電平整流器如三相六開關整流器，其最大的優勢在于，功率器件承受的應力降低了一半、功率密度高、輸入電流的畸變小;相對于普通的三電平變換器，它具有電路簡單、功率器件較少，無橋臂直通的可能從而避免了死區時間的設置，同時降低了開關損耗、控制的復雜性和增大了有限占空比，也就是說可靠性得到了大幅提高。

因此，針對直流充電樁等高壓大功率場合，作為單向功率流動的Vienna整流器受到了很大的歡迎。

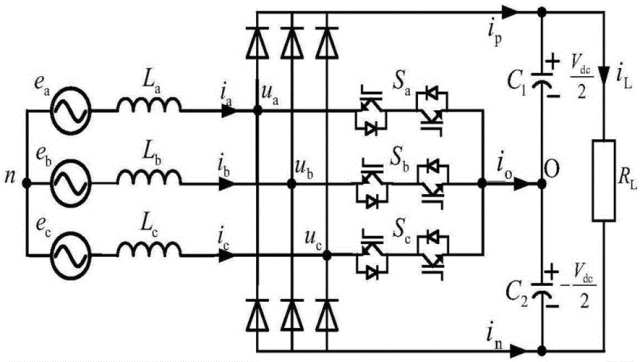

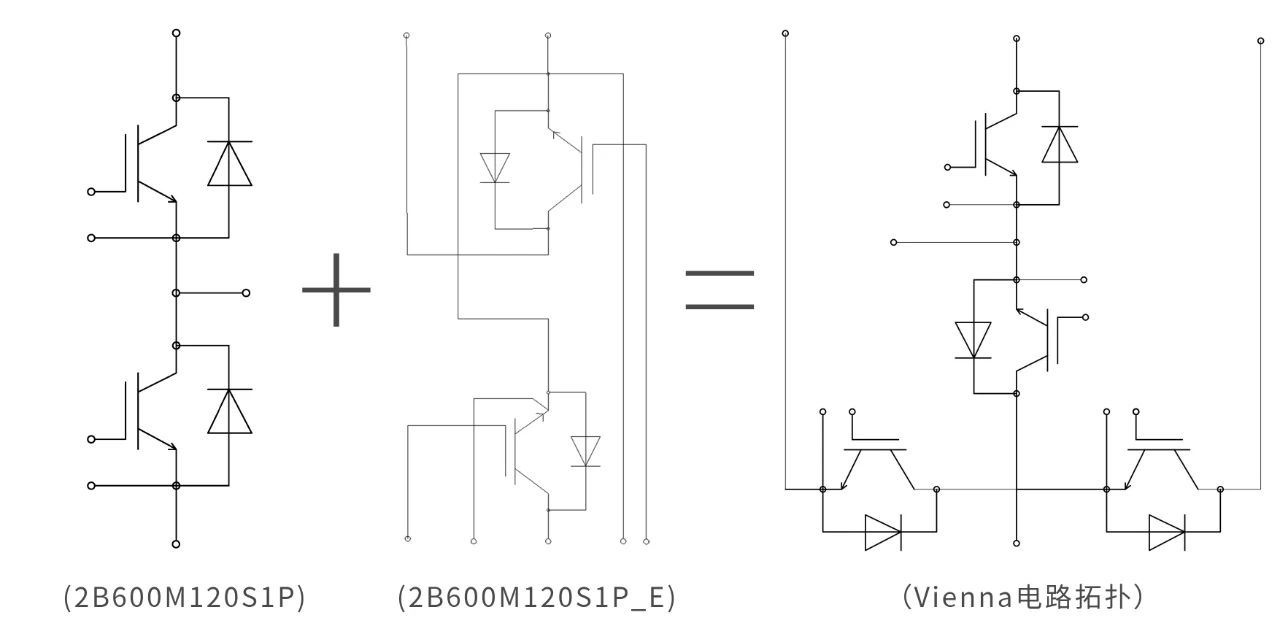

中恒微大電流、高功率密度Vienna整流方案，由3只型號為2B600M120S1P的Z62封裝模塊和3只型號為2B600M120S1P_E的Z62封裝模塊構成，其單個”T”型三電平Vienna整流器拓?fù)鋱D如下所示。

采用Z62封裝的2B600M120S1P和2B600M120S1P_E功率模塊，是中恒微新一代產品，功率端子采用超聲波焊接，1200V/600A規格，使用銅底板散熱產品具備低導通電阻、低開關損耗及開關速度快等特點，可應用于光伏逆變器、儲能變流器、電機驅動、不間斷電源（UPS)等領域，可替換市場上的同類型產品。

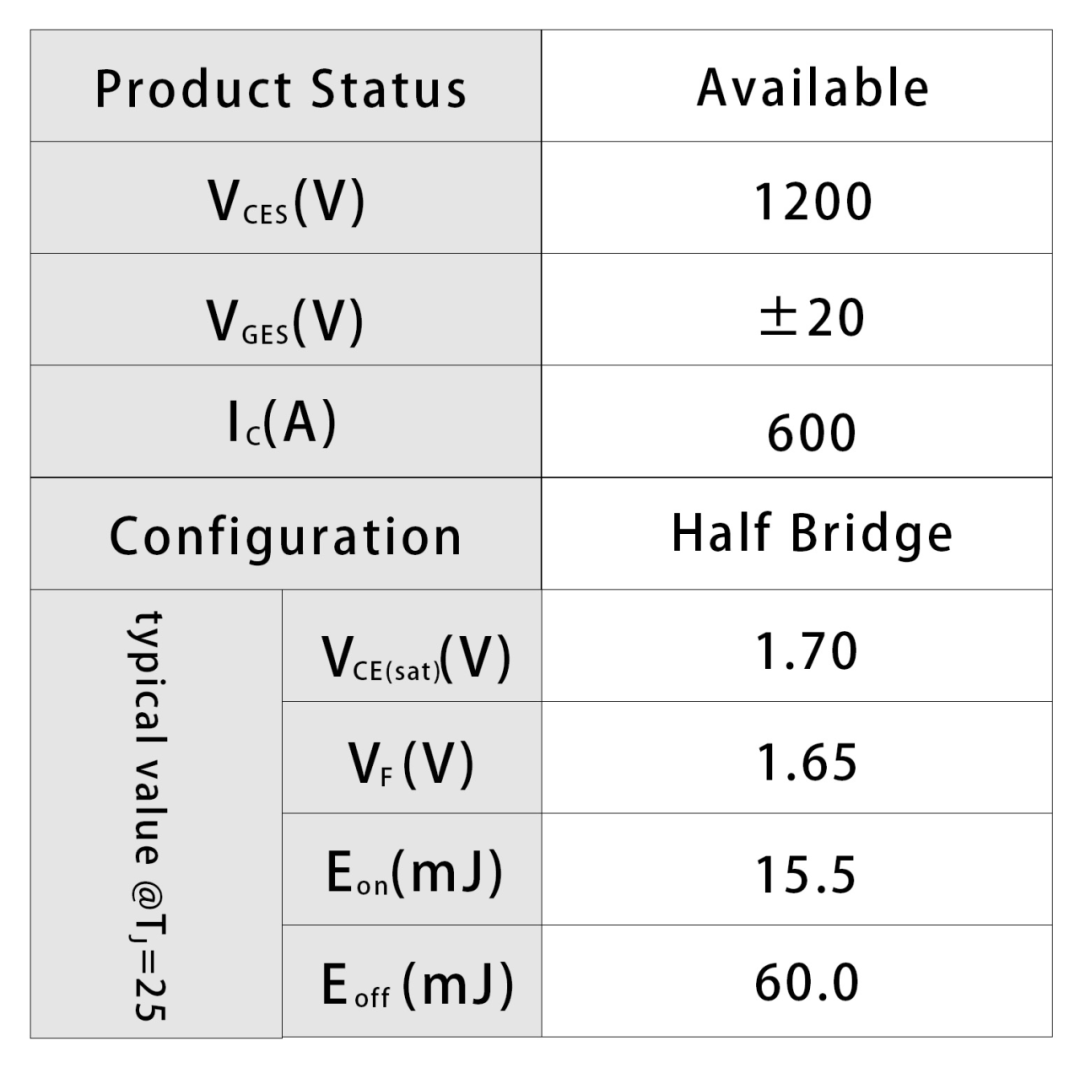

參數如下：

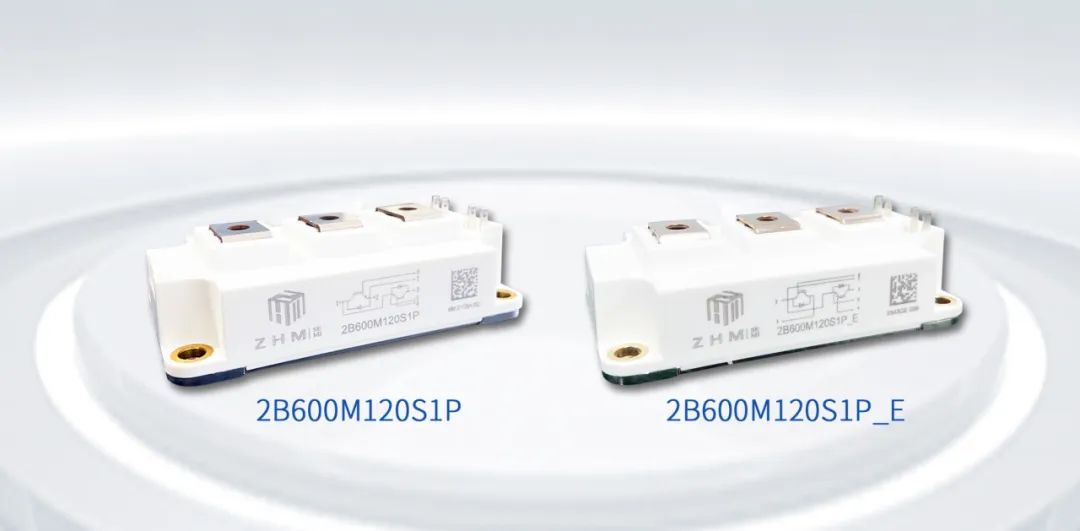

產品如下：

中恒微Vienna整流方案，可作為充電樁和UPS的PFC應用方案，以滿足市場上對于大電流、高功率密度三相三電平Vienna整流的需求。
